近日，國際科學儀器領域期刊《Review of Scientific Instruments》（RSI，2026年第97卷）正式刊發了由德國馬克斯·普朗克等離子體物理研究所、美國奧本大學、西班牙塞維利亞大學等機構聯合W7-X聚變裝置團隊完成的重磅研究成果。在這項針對相干成像光譜（CIS）技術核心參數校準的關鍵研究中，HüBNER Photonics旗下C-WAVE系列連續波可調諧激光器作為核心實驗設備，為全波段高精度測量提供了關鍵支撐，其性能與可靠性得到了國際頂尖科研團隊的權威驗證。
聚焦聚變診斷核心痛點
相干成像光譜技術（CIS）是一種基于相機的偏振干涉測量技術，能夠?qū)崿F(xiàn)光譜量的高空間分辨率二維測量。該技術最廣泛的應用領域是聚變等離子體診斷。與基于雙折射晶體的其他系統類似，CIS診斷系統具有特征性的延遲色散 或群延遲 ，即干涉儀相位響應隨波長微小變化產生的變化程度。這種色散特性是必須精確表征的關鍵系統參數之一，只有通過準確表征才能從原始診斷信號中推導出物理相關量（如離子流速度和溫度）。
可控核聚變是人類未來清潔能源的核心發展方向，而等離子體診斷技術則是聚變裝置穩定運行的“眼睛”。相干成像光譜（CIS）作為一種基于相機的偏振干涉測量技術，能夠以高空間分辨率實現光譜量的二維測量，是當前磁約束聚變裝置中測量等離子體離子流速、溫度等關鍵物理參數的核心診斷手段。

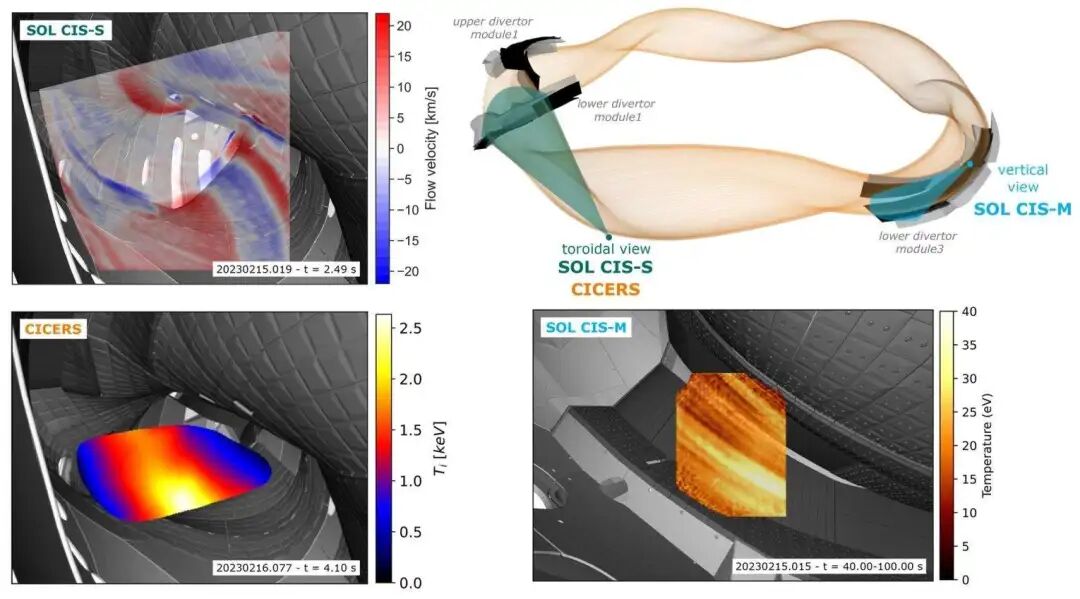

W7-X 等離子體呈橙色，部分偏濾器板以黑色呈現，其擋板以灰色標注。（左上角）圖 1 中 (C^{2+}) 號流速測量示例概覽，展示了三套 W7-X CIS 系統及其觀測幾何結構。（右上角）觀測幾何結構示意圖，包含通過 SOL CIS-S 系統獲得的刮削層（SOL）最后閉合磁通面。（右下角）通過 SOL CIS-M 系統獲得的刮削層（SOL）中 (C^{2+}) 號溫度測量示例。（左下角）通過 CICERS 系統獲得的芯部 (C6+) 號溫度測量示例。
在CIS技術的實際應用中，延遲色散（群延遲）是決定物理量測量精度的核心系統參數，只有對其實現精準表征，才能從原始診斷信號中反演出真實的等離子體物理信息。但傳統校準光源（如光譜燈、二極管激光器、單色儀）可覆蓋的波長范圍有限，無法觸及聚變研究中多個關鍵特征譜線所在的波段，只能通過估算方法獲取延遲色散數據，而估算方法的可靠性此前一直缺乏全面、系統的驗證。
本次刊發的研究，正是針對這一行業痛點，全面驗證了基于內插、外推的延遲色散估算方法的精度與適用邊界，同時分析了光學硬件性能、環境條件對估算結果的影響，為CIS診斷技術在聚變裝置中的常規化、高精度應用提供了關鍵依據。
C-WAVE激光器
為完成本次驗證工作，研究團隊搭建了三套不同配置的CIS系統，全面覆蓋W7-X聚變裝置中刮削層雜質流速測量、刮削層離子溫度測量、芯部電荷交換復合光譜測量三大核心應用場景，不同系統分別采用了不同的晶體、成像鏡頭與相機配置，以還原真實的診斷應用環境。

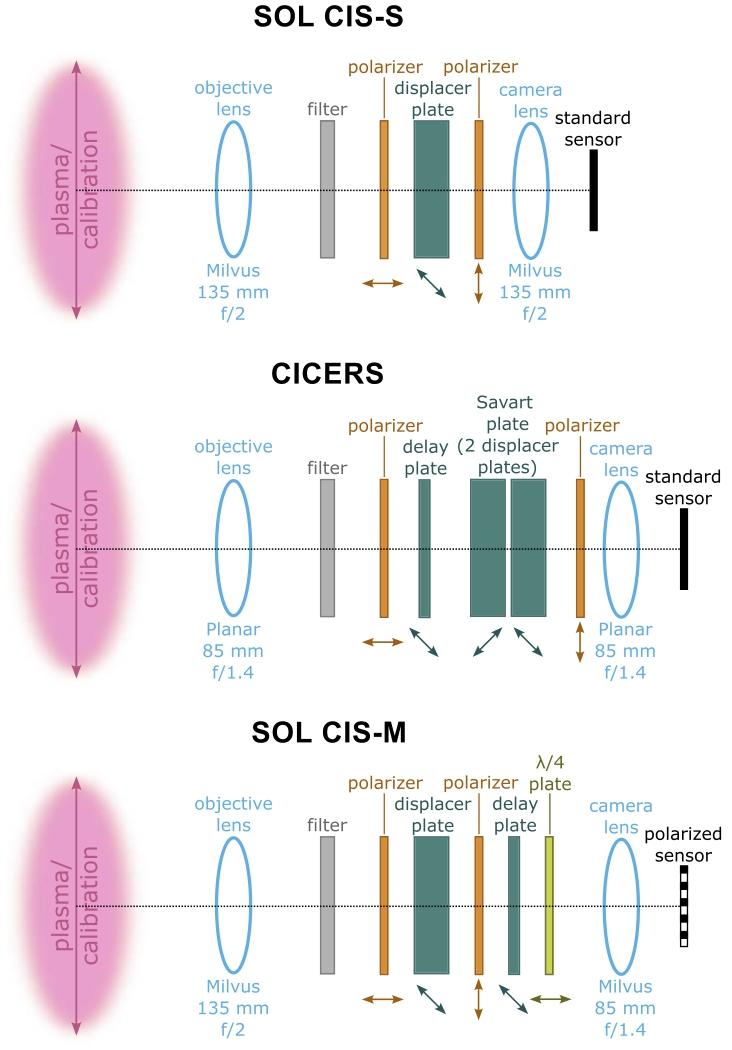

三套系統的示意圖（含主要組件）。干涉儀單元各組件下方的箭頭表示其光軸的旋轉取向。
在實驗過程中，研究團隊基于兩套C-WAVE系列連續波可調諧激光器，完成了450-750nm全波段無間隙的延遲色散直接測量，以實測數據作為“金標準”，對比了冪律擬合、基于系統響應模擬的校正因子法兩種主流估算方案的精度表現；同時通過調整參與估算的實測數據量，明確了實現可靠估算所需的最少測量次數，還系統分析了晶體對準偏差、鏡頭質量、環境溫度變化對延遲色散估算精度的影響規律。

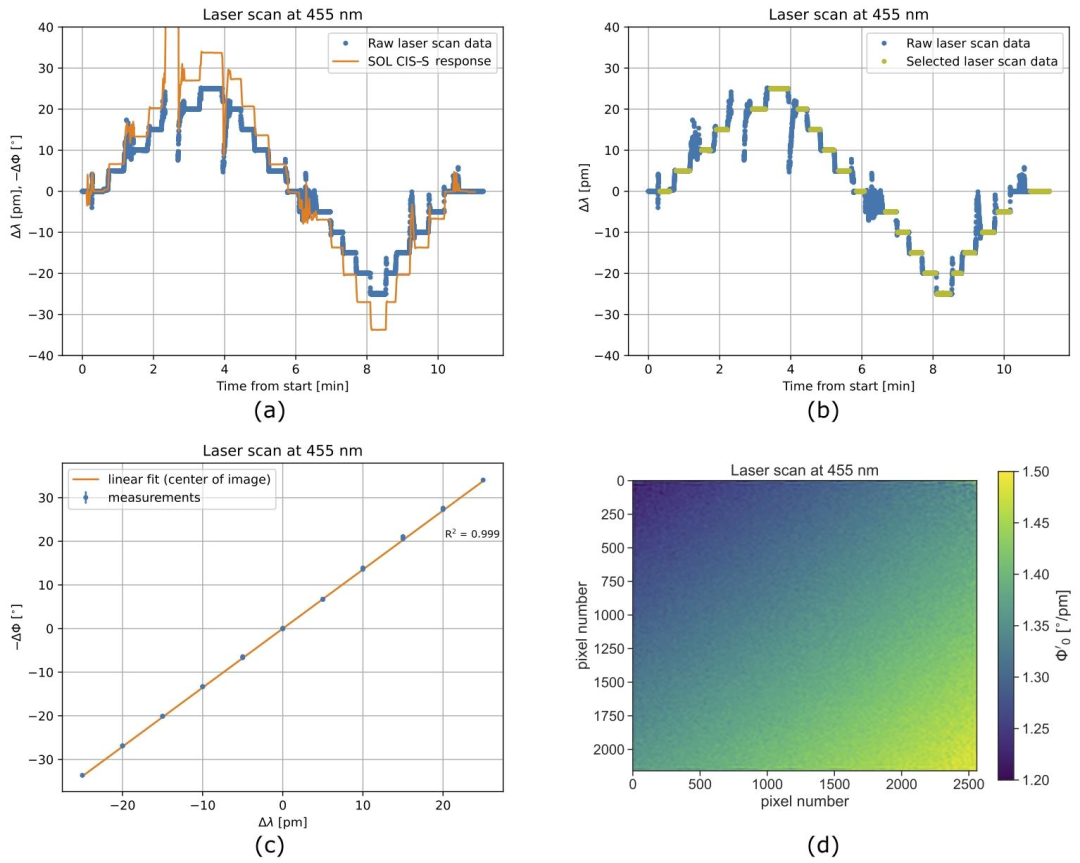

基于 W7-X 裝置 C-WAVE VIS 激光器在 455 nm 附近開展的激光掃描示例 所示數據均來自 SOL CIS-S 系統。 (a) 波長計完成的全波長測量結果以藍色呈現，圖像中心位置解算的 SOL CIS-S 系統響應以橙色呈現。 (b) 波長計完成的全波長測量結果以藍色呈現，篩選出用于分析的數據點以綠色呈現。 (c) 以參考波長為基準計算的相位差與波長差對應關系。橙色曲線為數據的線性擬合結果；數據誤差棒由相位測量的統計漲落計算得到，相位差在圖像中心位置解算。 (d) 全相機傳感器范圍內，相位差隨波長差的變化斜率（即 Φ?′）。
