UVL-FB 系列脈沖 LED 光源專業產品介紹

產品概述

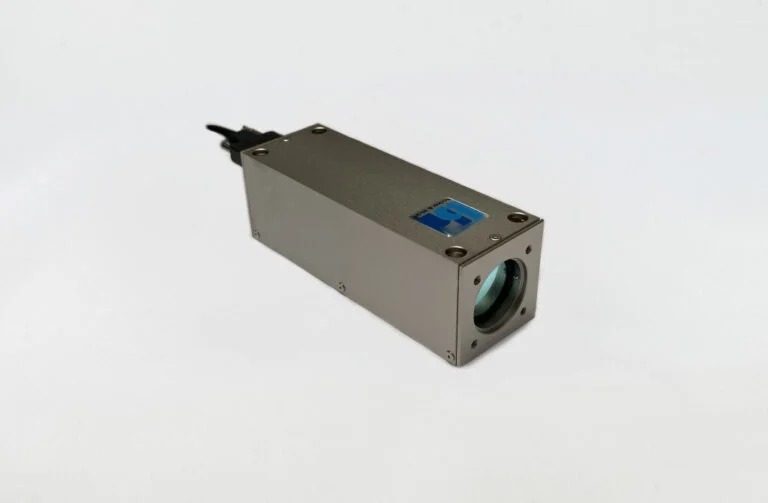

Becker & Hickl 推出的 UVL-FB 系列是一款基于紫外線 LED 并由高速皮秒脈沖電子器件驅動的脈沖光源，旨在為二極管激光器無法提供的光譜范圍提供高質量的皮秒脈沖光。該系列光源以緊湊的 OEM 模塊形式呈現，尺寸僅為 40 mm × 40 mm × 120 mm，所有電子元件均集成于模塊內部，無需外部驅動單元，僅需一個簡單的 +12 V 電源即可運行。UVL-FB 系列與所有 bh TCSPC 器件完全兼容，可無縫集成到時間相關單光子計數和熒光壽命成像系統中。

光學性能

UVL-FB 系列提供 270 nm 和 310 nm 兩個紫外波段的標準波長選項，覆蓋了紫外光譜范圍內的關鍵激發需求。脈沖重復率支持 20 MHz、50 MHz 和 80 MHz 三檔可選，脈沖寬度在中等功率條件下典型值為 580 ps，最大功率條件下典型值為 700 ps。在 50 MHz 重復頻率下，光功率約為 50 μW，功率控制范圍為 10% 至 100%。輸出方式為自由光束，光束尺寸詳見產品數據表中的圖示。

與激光器不同，UVL-FB 的發射并非來自單個光點，而是來自相對較大的區域，因此無法聚焦成一個衍射受限的光點，也無法注入光纖。然而，結合 TCSPC 技術的高靈敏度，UVL-FB 可以成功用于紫外光譜范圍內的各種熒光衰減實驗。產品說明中展示了色烷在 UVL-FB-270nm 光源激發下，搭配 HPM-100-06 混合探測器和 SPC-150NX TCSPC 模塊所記錄的熒光衰減曲線。

觸發輸出與定時性能

UVL-FB 光源配備 SMA 接口的觸發輸出，用于與 TCSPC 模塊同步。觸發脈沖振幅為 -1.5 V（峰值，50 Ω 負載），脈沖寬度為 1 ns，輸出阻抗為 50 Ω。觸發脈沖與光脈沖之間的抖動低于 10 ps，確保時間分辨測量中的可靠同步。

同步與控制功能

該光源支持通過同步輸入進行外部觸發，輸入信號要求為 +3.3 V 至 +5 V，輸入阻抗 50 Ω，輸入頻率范圍為 20 至 80 MHz。同步輸入端的平均電壓決定光源自動在內部時鐘與外部觸發信號之間切換，切換方式由觸發器連接器上的平均電壓決定。

在控制方面，發射開/關由 TTL/CMOS 信號控制，低電平表示關斷，內部上拉。光學輸出對發射開/關信號的響應時間小于 1 μs。外部功率控制采用模擬輸入（0 至 +10 V），光輸出對功率控制的響應時間在功率 10% 至 100% 范圍內小于 4 μs。頻率選擇方面，80 MHz 和 20 MHz 采用有源 H 內部下拉電阻器配置，50 MHz 采用有源 H 內部上拉電阻器配置。當頻率輸入未連接時，器件默認以 50 MHz 頻率運行。

規格

^{(1) 無主動冷卻功能的 OEM 版本必須安裝在散熱器上。外殼溫度必須保持在 40 °C 以下。}

系統集成與應用

當 UVL-FB 集成到復雜的熒光測量系統中時，它可以原樣使用，僅需一個 +12 V 電源和一個用于設置電源控制輸入電壓的分壓器。在實驗室應用中，建議將 UVL-FB 與 LSB-C 控制盒配合使用，該控制盒可方便地控制重復頻率和輸出功率。典型應用涵蓋紫外光譜范圍內的熒光衰減測量實驗，尤其適用于需要紫外激發但傳統二極管激光器無法覆蓋的光譜場景。

電源與機械規格

UVL-FB 光源的工作電源電壓范圍為 +9 V 至 +15 V，在 12 V 條件下的電源電流為 300 mA 至 400 mA。機械尺寸（寬 × 高 × 深）為 40 mm × 40 mm × 120 mm，底部設有四個 M3 安裝螺紋孔。無主動冷卻功能的 OEM 版本必須安裝在散熱器上，所需散熱器
