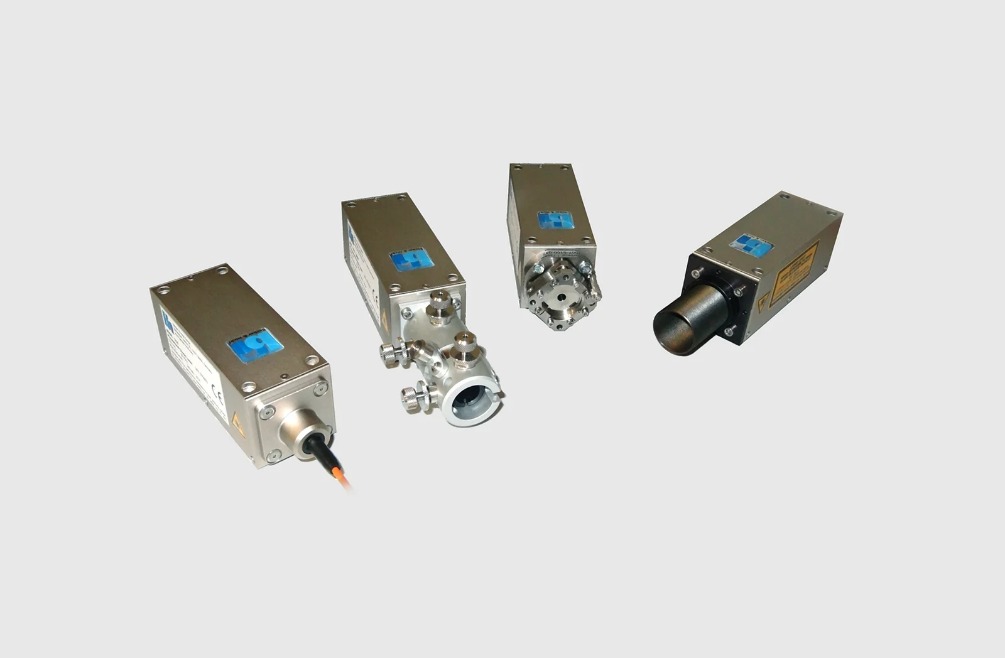

BDS-MM 系列皮秒二極管激光器專業產品介紹

產品概述

Becker & Hickl 推出的 BDS-MM 系列是一款小尺寸高功率皮秒半導體多模激光器。與 BDS-SM 系列相比，BDS-MM 的輸出功率顯著更高，在 50 MHz 重復頻率下，脈沖形狀接近高斯分布，最高可達 15 mW，最大功率介于 40 mW 和 60 mW 之間，具體取決于波長版本。所有脈沖驅動器和控制電路都包含在 40 mm × 40 mm × 120 mm 的激光頭中，無需外部驅動單元，僅需一個簡單的 +12 V 電源以及用于設置重復頻率和光功率的控制信號即可運行。

輸出光束特性

BDS-MM 系列輸出光束為多模模式，因此無法聚焦成一個衍射受限的光斑。所有 BDS-MM 激光器均提供自由光束或多模光纖輸出。如需光纖耦合，必須使用直徑大于 100 μm 的多模光纖，典型耦合效率為：100 μm 光纖約 60%，200 μm 光纖約 80%，500 μm 光纖約 90%。該系列激光器的典型應用包括近紅外光譜、功能近紅外光譜實驗以及熒光壽命光譜儀。

波長與功率配置

標準波長選項包括 405 nm、450 nm、525 nm、640 nm、685 nm、785 nm、915 nm，其他波長可按要求提供。脈沖重復頻率為 20 MHz 和 50 MHz，可通過 TTL 信號切換，其他頻率組合可根據要求提供。在中等功率條件下，脈沖寬度（FWHM）為 65 至 120 ps，最大功率條件下為 120 至 300 ps。脈沖模式下光功率可在 10 mW 至 60 mW 范圍內調節（50 MHz 時，取決于波長版本）。開機后功率和脈沖形狀穩定的預熱時間約為 1 分鐘。

激光開關盒與控制系統

在 OEM 應用中，BDS-MM 激光頭可以原樣嵌入，由外部系統提供控制信號。對于獨立應用，可使用 LSB-C 激光開關盒或 LSB-C2 雙激光開關盒。軟件生成的控制信號可由 bh DCC-100 和 DCU-400/800 探測器/激光控制器提供。

內部功率調節回路與快速開/關功能

由于采用了內部功率調節回路，BDS-MM 激光器的光功率異常穩定。由溫度變化引起的強度漂移和由激光二極管中的模式波動引起的強度噪聲幾乎完全被抑制。該激光器具有快速開/關功能，可用于掃描應用中的光束消隱和激光多路復用。光輸出功率對開/關控制的響應時間在功率 10% 至 100% 范圍內小于 4 μs。

觸發輸出與定時性能

BDS-MM 激光器配備 SMA 接口的觸發輸出，用于與 bh TCSPC 設備同步。觸發脈沖振幅為 -1 V（峰值，50 Ω 負載），脈沖寬度為 1 ns，輸出阻抗為 50 Ω。觸發脈沖與光脈沖之間的抖動低于 10 ps。輸出振幅足以將觸發信號分配給多個 TCSPC 模塊。無需延長預熱時間，接通電源后經過不到一分鐘的預熱時間，定時即可穩定。

同步與控制功能

該激光器支持通過同步輸入進行外部觸發，輸入信號要求為 +3.3 V 至 +5 V，輸入阻抗 50 Ω，輸入頻率范圍為 20 至 60 MHz。觸發頻率應在 10 至 50 MHz 范圍內，以使強度調節環路保持在有效范圍內。同步輸入端的平均電壓決定激光器自動在內部時鐘與外部觸發信號之間切換：平均電壓高于 2.5 V 時使用內部時鐘，低于 2.5 V 時與外部信號同步。

在控制方面，頻率選擇（20 MHz、50 MHz）由 TTL/CMOS 高電平信號控制，激光開/關由 TTL/CMOS 低電平信號控制。光輸出對開/關信號的響應時間在功率 10% 至 100% 范圍內小于 4 μs。外部功率控制采用模擬輸入（0 至 +10 V），光輸出對功率控制的響應時間同樣小于 4 μs。

規格

(1) 在低于 15 °C 的環境溫度下運行可能導致預熱時間延長。
(2）取決于激光二極管冷卻時的外殼溫度。冷卻電流隨外殼溫度變化。
(3) 無主動冷卻功能的 OEM 版本必須安裝在散熱器上。外殼溫度必須保持在 40 °C 以下。
