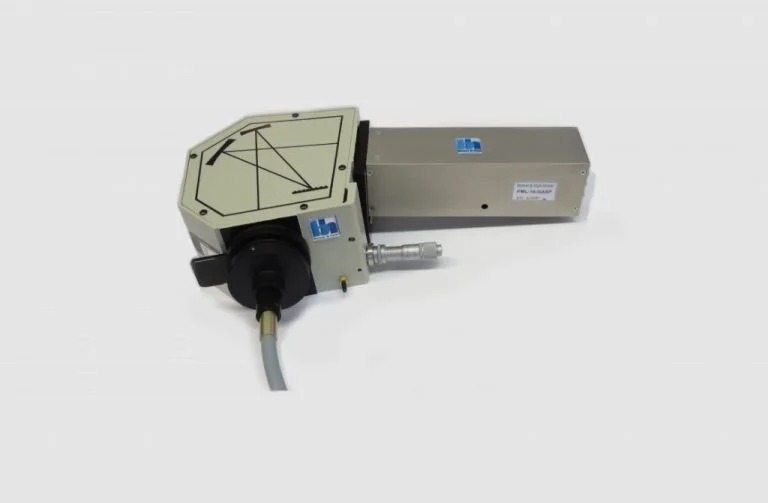

多光譜 TCSPC 探測器
PML-Spec、PML-Spec GaAsP、MW-FLIM、MW-FLIM GaAsP
多光譜TCSPC探測器以16個波長通道同時記錄時間分辨熒光信號，支持PML-Spec點掃描和MW-FLIM多光子成像兩種模式。憑借180 ps FWHM的時間分辨率和高達4 MHz的計數率，它能夠實現高靈敏度的熒光壽命測量。提供Super Bialkali、Multialkali和GaAsP三種陰極選項，覆蓋300–880 nm光譜范圍，可直接與所有bh TCSPC系統連接，適用于多通道光譜和時間分辨成像應用。
- 16 個波長通道同時記錄
- PML-Spec - 以 16 個波長間隔單點記錄衰減曲線
- MW-FLIM - 在 16 個波長間隔內同時記錄 16 幅 FLIM 圖像
- 時間分辨率（IRF 寬度） 180 ps FWHM
- 計數率高達 4 MHz
- 通過DCC-100或DCU-400/DCU-800模塊供電和控制
- 與所有 bh TCSPC 系統直接連接
- 提供 Super Bialkali、Multialkali 和 GaAsP 版本
說明

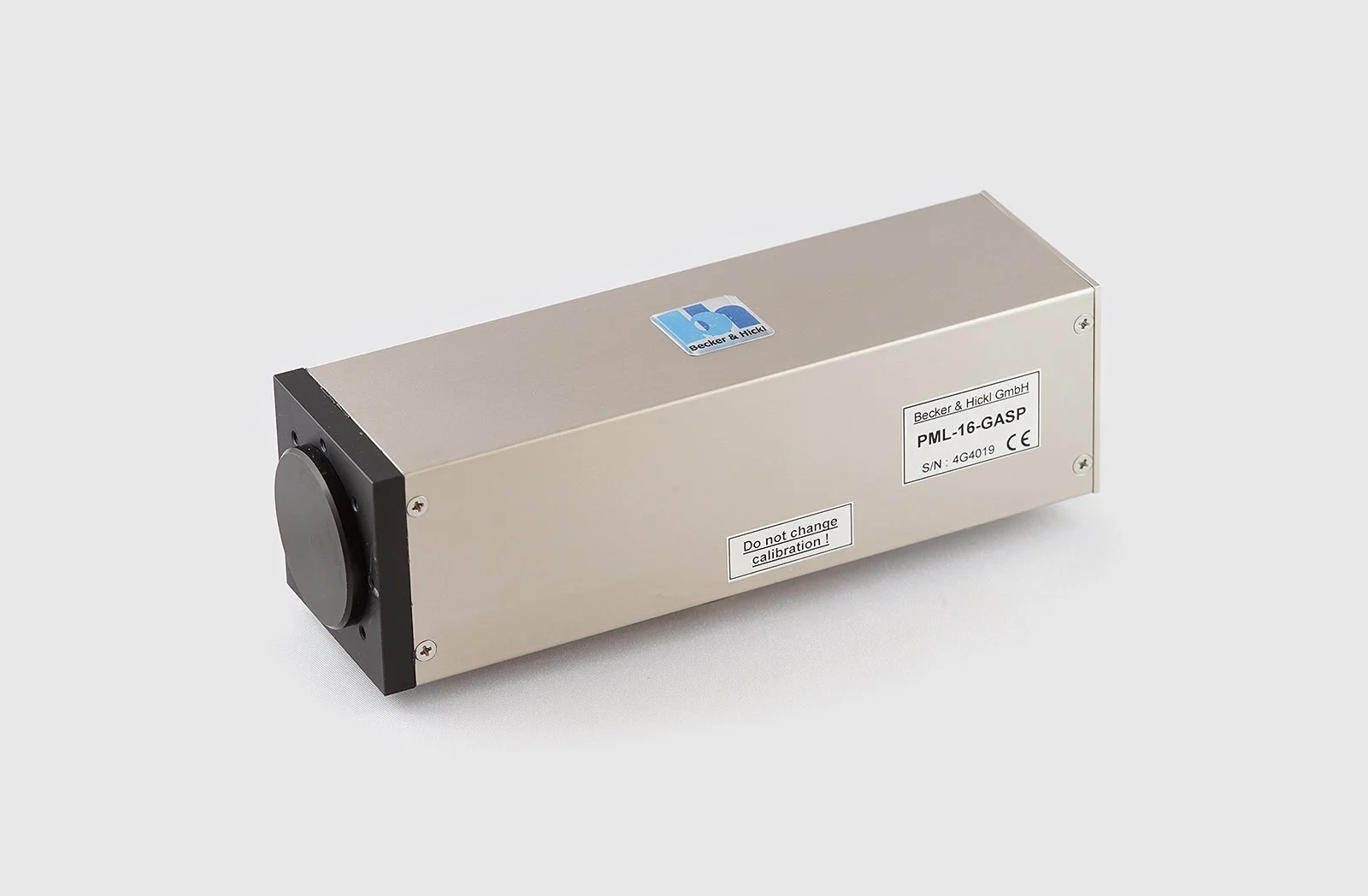

PML-SPEC 和 MW-FLIM 多光譜探測器使用 PML-16（16 通道探測器）和一個小型攝譜儀。攝譜儀將光信號的光譜投射到探測器上，到達 PMT 通道的信號被記錄在 TCSPC 模塊的獨立存儲塊中。記錄原理見多通道探測器。

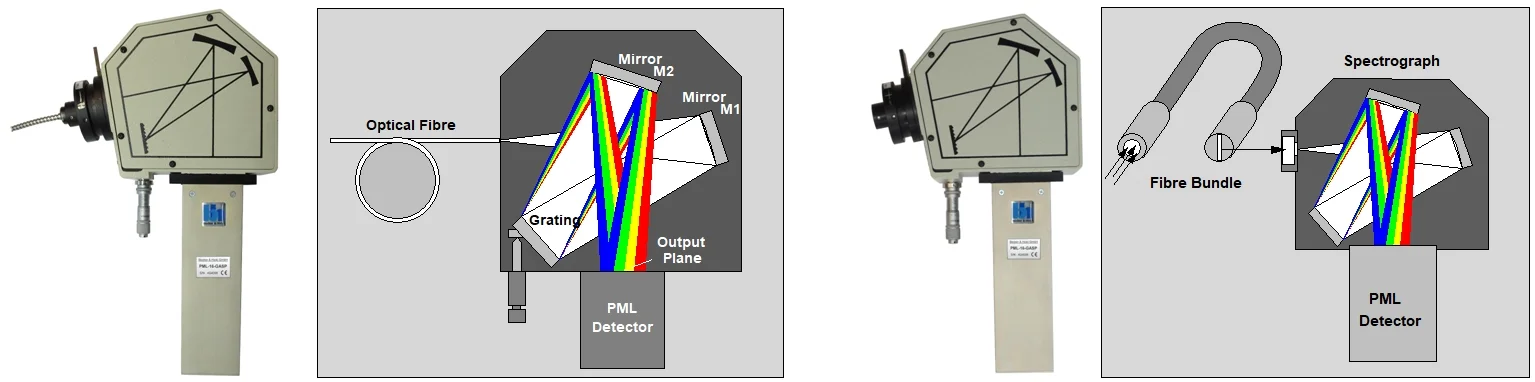

PML-SPEC 和 MW-FLIM 探測器的光學原理如下圖左右所示。這兩種設備的不同之處在于將光線送入光譜儀的方式不同。PML-SPEC 使用單根光纖，而 MW-FLIM 使用光纖束。光纖束從一個直徑約 3 毫米的圓形區域收集光線，并將其轉換成輸出端的窄縫。這樣，MW-FLIM 探測器就可用于多光子顯微鏡的非掃描輸出端。
規格
| MW-FLIM 和 PML-Spec | |||
| 光學系統 | |||
| 攝譜儀 | 批次 MS125 | ||
| 光柵部件號 | 77417 | 77414（標準） | 77411 |
| 通過固定螺釘調節主波長區域 | 340 - 820 | ||
| 光柵類型/線/毫米 | 400 | 600 | 1200 |
| 記錄波長間隔寬度，通道 1 至 16 | 300 | 200 | 100 |
| 波長通道寬度/納米 | 18.75 | 12.50 | 6.25 |
| 探測器 | PML-16-C | ||
| 陰極類型 | -100（超級比亞爾卡利） | -1（多堿） | -GASP（砷化鎵） |
| 波長范圍/納米1) | 300 - 650 | 300 - 880 | 360 - 720 |
| 探測器量子效率1) | 35 % @ 350 納米 | 20 % @ 420 納米 | 45 % @ 540 納米 |
| 光譜靈敏度：點擊此處 | |||
| 傳輸時間差（TCSPC IRF / FWHM，典型值） | 180 ps | 240 ps | 280 ps |
| 每通道暗計數率（典型值）/ s-1 ,Tcase= 22 °C | <20 | 1800 | 700 |
| 計數率 | 高達 4 MHz | ||
| 通道數 | 16 | ||
| 排列方式 | 線性（1 x 16），可選四邊形（4 x 4） | ||
| 有效面積（每個通道） | 線性（0.8 x 16）毫米，二次方（4 x 4）毫米 | 線性（0.8 x 5.0）毫米 | |
| 通道間距 | 1 毫米 | ||
| 信號輸出 | |||
| 定時輸出極性 | 負 | ||
| 定時輸出連接器 | SMA | ||
| 定時輸出阻抗 | 50 Ω | ||
| 路由信號 | 4 位 + 錯誤信號，TTL/CMOS | ||
| 路由信號連接器 | 15 針 Sub-D / HD | ||
| 電源 | |||
| (來自 DCC-100 卡） | ±5 V , +12 V | ||
| 概述 | |||
| 尺寸（寬 x 高 x 深） | (52 x 52 x 145) 毫米 | ||
