SPC-QC-104 模塊專業產品介紹

產品概述

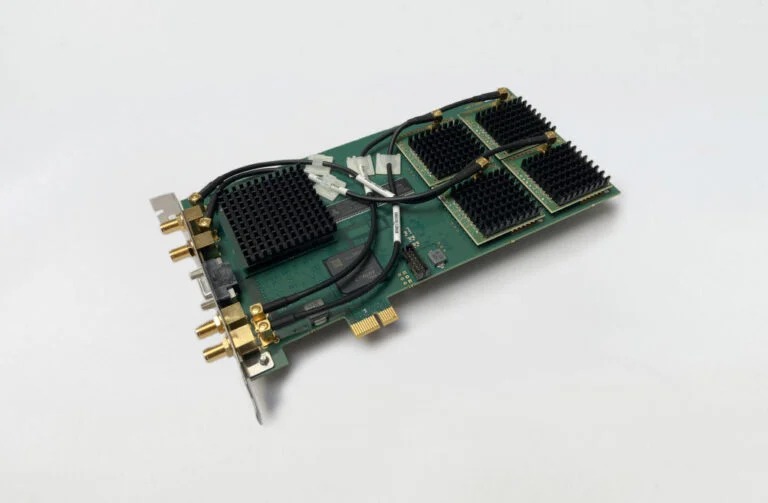

Becker & Hickl 推出的 SPC-QC-104 是一款兼具三通道 TCSPC/FLIM 與四通道時間標記功能的高性能模塊，集成于單塊 PCI Express 板上。該模塊在標準配置下提供三個并行 TCSPC/FLIM 通道與一個公共參考通道，亦可配置為四個并行絕對光子定時通道使用。SPC-QC-104 具備高時間和空間分辨率、高峰值計數率以及超高的定時穩定性，適用于記錄光信號時間波形、順序記錄多波長數據、時間和參數標記記錄、FLIM、空間和時間鑲嵌 FLIM、觸發累積快速時間序列曲線和圖像，以及同步 FLIM/PLIM 等多種應用場景。

核心性能指標

SPC-QC-104 的時間通道寬度低至 4 ps，IRF 寬度小于 39 ps FWHM，典型定時抖動為 16 ps RMS。該模塊具備出色的定時穩定性，在 16 ns 時間范圍內，超過 10 分鐘的定時漂移小于 5 ps RMS。低死區時間設計配合可調的 SYNC 延遲（±128 ns），使其能夠靈活適配多種實驗配置。峰值計數率高達 120 MHz，為快速動態過程的捕捉提供了充足的計數吞吐量。

光子通道與同步通道

光子通道采用恒分數鑒別器（CFD）原理，鑒頻器輸入帶寬為 4 GHz，優異輸入電壓范圍為 -30 mV 至 -500 mV，最小輸入脈沖寬度為 200 ps。閾值可調范圍為 0 至 -500 mV，零交叉調整范圍為 -100 mV 至 100 mV。

同步通道同樣采用恒分數鑒別器（CFD）原理，鑒頻器輸入帶寬為 4 GHz，優異輸入電壓范圍和最小輸入脈沖寬度與光子通道一致。頻率范圍為 0 至 150 MHz，支持 1、2、4 分頻，可調延遲范圍為 ±128 ns。

時間測量電路

SPC-QC-104 采用時間數字轉換器（TDC）原理進行時間測量，而非傳統 TCSPC 模塊所使用的 TAC/ADC 原理。TDC 原理的優勢在于定時電子元件可以在 FPGA 中實現，因此可以在單塊 TCSPC 板上集成多個記錄通道。TDC 的另一特點是工作計數率極高，每個激光脈沖甚至可以檢測到多個光子。TDC 原理下，時間范圍在 4096 個時間通道配置下為 16 ns 至 68 μs，最小時間/通道為 4 ps，差分非線性度小于 1% RMS，死區時間為 8 ns。

數據采集方式一：直方圖模式

直方圖模式采用板載多維直方圖繪制過程，每個通道的峰值計數率為 120 MHz，連續飽和計數率為 40 MHz。最大計數/時間通道（計數深度）為 21? - 1，最大時間通道數為 65,536。溢出控制支持無、停止、重復和糾正選項。采集時間范圍為 0.1 μs 至 100,000 秒，顯示間隔時間為 10 ms 至 100,000 秒，重復時間為 0.1 μs 至 100,000 秒。與掃描同步模式下，支持來自掃描設備的像素、行和幀時鐘信號。路由為 4 位 TTL，支持計數使能控制（1 位 TTL）和實驗觸發（TTL）。

數據采集方式二：FIFO/參數標記模式

FIFO 參數標記模式對單個光子進行參數標記并連續寫入磁盤。在線顯示內容包括衰變函數、FCS、交叉-FCS、PCH MCS 軌跡。FCS 計算采用多頭算法，實現在線計算和在線擬合。衰變次數/波形記錄無限制，峰值計數率為 120 MHz，持續計數率（總線傳輸限制）為 40 MHz。最大計數/時間通道（計數深度）無限制，最大時間通道數為 4096。板載 FIFO 緩沖器容量為 1,750,000 個光子。宏定時器分辨率為 2 ns（內部時鐘），溢出時在數據流中以 MOTF 條目標記。路由為 4 位 TTL/CMOS，外部事件標記為 4 位 TTL/CMOS，實驗觸發器為 TTL/CMOS。

數據采集方式三：FIFO 成像模式

FIFO 成像模式根據時間和波長標記數據建立圖像，在線顯示相關區域的強度圖像或壽命圖像以及衰減曲線。與掃描儀同步通過幀時鐘、行時鐘和像素時鐘脈沖實現。路由/波長/激光多路復用通道數為 1 至 16。在單通道單幅圖像配置下，圖像尺寸與時間通道數的對應關系為：4096 個分區對應 512 × 512 像素，1024 個分區對應 1024 × 1024 像素，256 個分區對應 2048 × 2048 像素，64 個分區對應 4096 × 4096 像素。

轉換原理與技術比較

SPC-QC-104 使用直接時間數字轉換原理，與使用 TAC/ADC 原理的 SPC-130、SPC-150、SPC-160 和 SPC-180 系列 TCSPC 模塊不同。TAC-ADC 原理在啟動脈沖（通常是光子）和停止脈沖（通常是激光器的參考脈沖）之間使用線性電壓斜坡，電壓轉換成數字數據字，表示激光脈沖序列中光子的時間。而 TDC 原理中，探測器發出的光子脈沖和激光器發出的參考脈沖通過延遲元件鏈發送，定時邏輯查看延遲鏈中的數據，識別光子和激光脈沖的起始-停止對，從而確定光子在激光脈沖序列中的時間位置。

TDC 原理的優勢在于可以在 FPGA 中實現定時電子元件，因此可以在單塊 TCSPC 板上實現多個記錄通道，且工作計數率極高。缺點是時間分辨率比 TAC-ADC 原理低得多。SPC-180NXX 的 IRF 寬度為 2.8 ps FWHM，而 SPC-QC-104 的 IRF 寬度為 39 ps FWHM。雖然 39 ps FWHM 對于 TDC 來說是一個極好的值，但 SPC-QC-104 并未充分利用超快探測器（如 SSPD、MCP-PMT 和超快混合探測器）的全部時間分辨率。

定時穩定性方面，SPC-QC-104 中新的 TDC 邏輯結構在很大程度上克服了傳統的穩定性問題。SPC-180NXX 的 IRF 第一時刻穩定性優于 0.4 ps RMS，而 SPC-QC-104 則優于 5 ps RMS。盡管 SPC-QC-104 無法達到 SPC-180NXX 的穩定性，但其可能出現的時序漂移仍遠低于 IRF 寬度，因此在實驗應用中很少引發問題。

應用定位與選型建議

SPC-QC-104 尤其適用于需要多個并行檢測通道，而使用 SPC-150 或 SPC-180 系列構建多模塊系統顯得過于笨重或功耗過高的應用場景。該模塊可用作大量熒光衰減和 FLIM 應用的核心采集設備。需要注意的是，SPC-QC-104 無法充分利用超快單光子探測器（如 SSPD、MCP-PMT 或混合 PMT）的時間分辨率。在使用此類探測器時，應選用 bh SPC 系列中的 SPC-150NX、SPC-150NXX、SPC-180NX 或 SPC-180NXX 模塊。

軟件生態與數據分析

SPC-QC-104 在 bh 的 SPCM TCSPC/FLIM 數據采集和控制軟件下運行，SPCM 可在線計算和顯示（2D、3D）在多種操作模式下獲取的數據。如需快速在線視頻 FLIM 流，可使用 ExpressFLIM 作為采集軟件。數據分析由 bh 的 SPCImage NG 軟件執行。對于高級可視化和動態效應分析，可使用 SPCDynamics。對于高級熒光相關光譜（FCS）和交叉相關（FCCS）數據分析，可使用 Burst Analyzer。此外，還提供 DLL 和 LabVIEW 驅動程序用于自動化和定制軟件集成，并支持使用 bhPy 進行自定義編程。

操作環境與物理規格

SPC-QC-104 模塊支持 Windows 10 和 Windows 11 操作系統，總線接口為 PCIe，總功耗約為 12 W（+12 V）。模塊物理尺寸為 205 mm × 110 mm × 15 mm。
