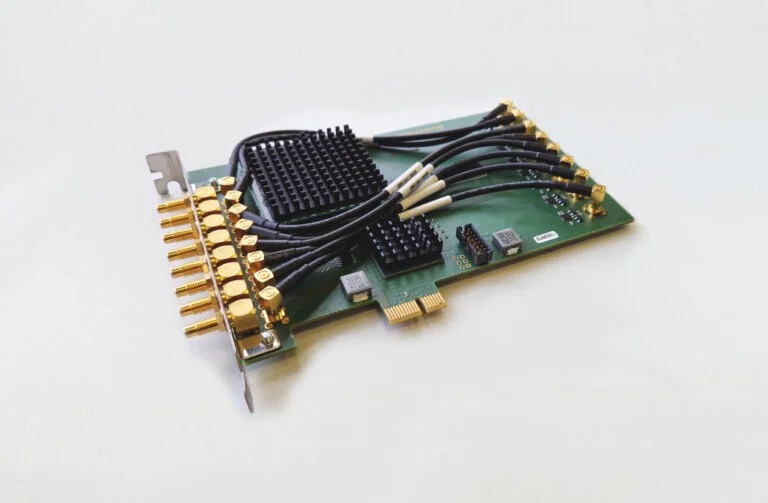

PMS-800 門控光子計數器專業產品介紹

產品概述

Becker & Hickl 推出的 PMS-800 是一款全新門控光子計數器與多分辨器模塊，作為 PMS-400A 的直接后續產品，在單個模塊中實現了顯著的性能提升。該模塊適用于無機樣品的發光衰減測量、磷光、延遲熒光、化學發光以及激光雷達等應用領域。PMS-800 包含了 PMS-400A 的所有功能，并將時間 bin 寬度大幅改進至低至 4 ns，死區時間減少至 1.25 ns，同時增加了兩個輸入通道，使總通道數達到四個。此外，在事件閾值模式下，事件可以無限制地串流傳輸，且不限于模塊的內部存儲器。

核心性能指標

PMS-800 提供四個計數器通道和四個門控通道，飽和計數率達到 800 MHz 每通道，死區時間僅為 1.25 ns。最小柵極寬度為 1 ns，持續分區傳輸速率達 160 MHz。時間/分區范圍為 4 ns 至 262 μs，為不同時間尺度的測量提供了靈活配置。

輸入通道

PMS-800 配備四個計數器通道，頻率范圍為 0 至 800 MHz，死區時間為 1.25 ns。同時提供四個門控通道（可選一個觸發器通道）。所有輸入通道采用閾值鑒別器原理，鑒頻器輸入帶寬為 4 GHz。最大脈沖輸入電壓范圍為 -5.5 V 至 +5.5 V（脈寬小于 1 ms），最大直流輸入電壓范圍為 -3.3 V 至 +3.3 V。最小輸入脈沖寬度為 0.625 ns，最小柵極寬度為 1 ns，最小觸發脈沖寬度為 1 ns。鑒別器閾值可在 -500 mV 至 500 mV 范圍內調節，步進為 4 mV。所有輸入連接器均采用 SMC 接口，阻抗為 50 Ω。

時間測量電路

PMS-800 采用時間數字轉換器原理進行時間測量，時間分辨率為 4 ns。

數據采集模式

PMS-800 支持三種數據處理模式，可在模塊內部切換選擇。

在硬件多分頻器模式下，模塊以單次時間掃描方式記錄脈沖，最多可掃描 64k 個分區。時間間隔數范圍為 64 至 65,536，時間/分區為 4 ns 至 262 μs，最大計數/分區為 65,535，時間范圍覆蓋 256 ns 至 17.2 秒。測量可通過軟件或外部觸發信號啟動。持續計數率為 800 MHz 每通道。

在觸發累積模式下，掃描以高速度重復，每次掃描由輸入的觸發信號啟動。該模式可實現快速時間相關單光子計數，每個通道的光子速率高達 800 MHz，觸發速率高達 50 MHz。時間間隔數范圍為 64 至 4,096，時間/分區為 4 ns 至 16,384 μs，最大計數/分區為 65,535，時間范圍覆蓋 256 ns 至 67.1 ms。

在多計數器流模式下，輸入脈沖的流式傳輸時間幾乎是無限的。為過濾背景噪聲，可對每個時間分段中的計數應用閾值，只有計數較高的分段才會被記錄。該模式下的最大時間分段數無限制，時間/分區為 4 ns 至 128 ns，最大計數/分區為 127，計數閾值可在 1 至 127 計數之間調節。板載 FIFO 緩沖區容量為 3,500,000 個郵筒，持續分類傳送速率為 160 MHz（所有通道總和）。

軟件生態

PMS-800 模塊可通過提供的 DLL 和相關 Python 庫集成到定制的測量軟件中，實現快速原型開發。此外，模塊隨附免費的 BH-PMS800 測量圖形用戶界面軟件，用于執行基本功能、顯示各種類型的測量結果以及將數據處理為多種常用文件格式。用戶還可使用 bhPy 進行自定義編程，以滿足特定的數據采集和分析需求。

操作環境與物理規格

PMS-800 模塊支持 Windows 10 和 Windows 11 操作系統，總線接口為 PCI-Express。總功耗為 +3.3 V 約 12 W，+12 V 約 3 W。模塊物理尺寸為 165 mm × 110 mm × 20 mm。
