多通道 TCSPC 檢測器
PML-16-1-C / PML-16-100-C / PML-16-GaAsP
PML-16多通道TCSPC檢測器基于bh的先進路由技術，可同時記錄16個獨立通道的光子事件，實現多陽極PMT的高效并行檢測。該系統具備180 ps FWHM的時間分辨率，每通道計數率高達4 MHz，無需波長掃描即可在接近出色光子效率下工作。作為bh多光譜FLIM檢測系統的核心組件，PML-16與所有SPC系列模塊直接兼容，為時間分辨光譜和熒光壽命成像提供高精度、多通道的解決方案。
- 配備 bhSPC 系列模塊的 16 通道 TCSPC
- 所有 16 個通道同時測量
- 1 x 16 探測器通道排列
- 時間分辨率（IRF 寬度） 180 ps FWHM
- 計數率高達 4 MHz
- 通過DCC-100或DCU-400/DCU-800激光/探測器控制器供電和控制
- bh 多光譜 FLIM 檢測系統的一部分
- 與所有 bhSPC 系列 TCSPC系統直接連接
說明

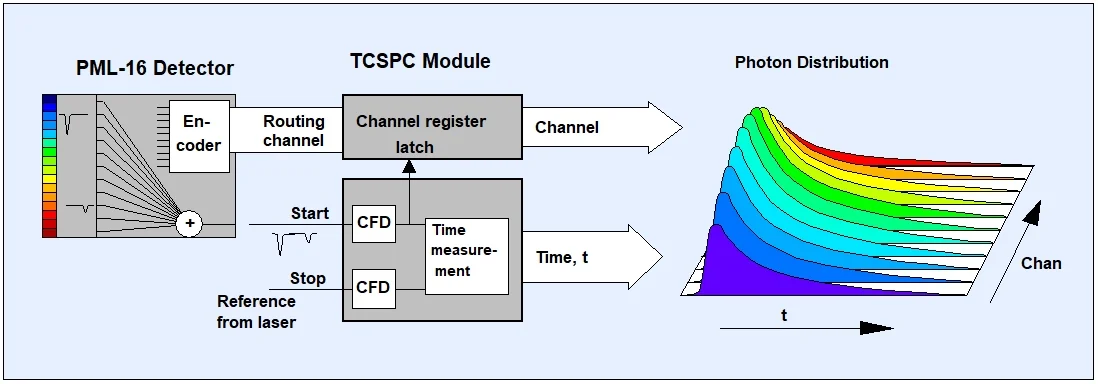

PML-16 探測器可同時記錄多陽極 PMT 的 16 個獨立通道。同時記錄是通過 bh 的 "路由 "技術實現的。該技術基于這樣一個假設：在 TCSPC 電子設備的響應時間內，在不同的探測器通道中檢測到多個光子的可能性不大。因此，可以將所有檢測器通道的單光子脈沖合并到一條光子脈沖線中，生成一個數字 "路由 "信號，將單個光子與檢測器通道聯系起來，并將不同路由信息的光子記錄到 TCSPC 模塊中的單獨存儲塊中。請參閱本網站上的多維 TCSPC 或《bh TCSPC 手冊》中的 "多維 TCSPC 實現 "一章。下圖說明了 PML-16 探測器與 SPC 模塊的組合運行情況。PMT 通道的組合光子脈沖用作光子定時的起始信號。檢測到光子的 PMT 通道的編號被用作路由信號。因此，SPC 模塊記錄了激光脈沖后光子時間的光子分布和 PMT 的通道編號。這相當于 PMT 16 個通道的 16 條曲線。請注意，這一過程不涉及任何多路復用或波長掃描。每個光子只是根據其在激光脈沖周期中的時間和到達的 PMT 通道被記錄到一個時間通道中。因此，該過程以接近出色的光子效率工作。有關 PML-16 的光譜分辨檢測，請參閱多光譜檢測器。
規格
| PML-16-C | |||
| 陰極類型 | -100（超級比亞爾卡利） | -1（多堿） | -GASP（砷化鎵） |
| 波長范圍/納米1) | 300 - 650 | 300 - 880 | 360 - 720 |
| 探測器量子效率1) | 35 % @ 350 納米 | 20 % @ 420 納米 | 45 % @ 540 納米 |
| 光譜靈敏度：點擊此處 | |||
| 傳輸時間差（TCSPC IRF / FWHM，典型值） | 180 ps | 240 ps | 280 ps |
| 每通道暗計數率（典型值）/ s-1 ,Tcase= 22 °C | <20 | 1800 | 700 |
| 計數率 | 高達 4 MHz | ||
| 通道數 | 16 | ||
| 排列方式 | 線性（1 x 16），可選四邊形（4 x 4） | ||
| 有效面積（每個通道） | 線性（0.8 x 16）毫米，二次方（4 x 4）毫米 | 線性（0.8 x 5.0）毫米 | |
| 通道間距 | 1 毫米 | ||
| 信號輸出 | |||
| 定時輸出極性 | 負 | ||
| 定時輸出連接器 | SMA | ||
| 定時輸出阻抗 | 50 Ω | ||
| 路由信號 | 4 位 + 錯誤信號，TTL/CMOS | ||
| 路由信號連接器 | 15 針 Sub-D / HD | ||
| 電源 | |||
| (來自 DCC-100 卡） | ±5 V，+12 V | ||
| 常規 | |||
| 尺寸（寬 x 高 x 深） | (52 x 52 x 145) 毫米 | ||
(1) 根據 Hamamatsu 規格
