代謝成像系統專業產品介紹

產品概述

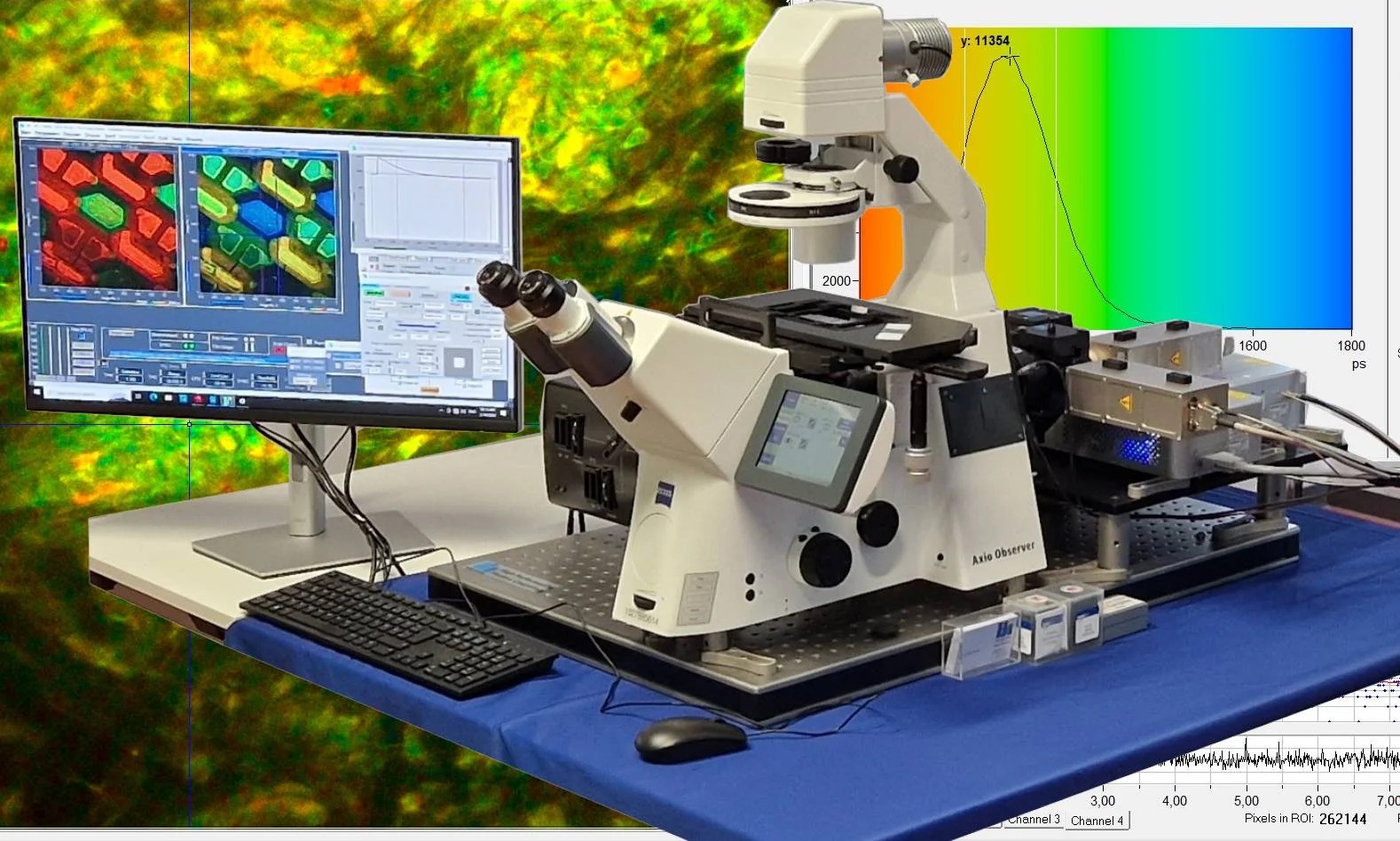

Becker & Hickl 推出的代謝成像系統是一套舒適、無標簽、近乎瞬時的雙光子代謝成像系統，具有 B&H 傳奇般的終身精度。這款交鑰匙 FLIM 顯微鏡的配置可讓您獲得開箱即用的優異效果，配備了 TOPTICA 最新的交鑰匙飛秒脈沖激光器，用于 NADH 和 FAD 激發，能以無與倫比的價格提供大學和臨床所需的結果。

核心性能配置

系統配備兩臺 TOPTICA FemtoFibre Ultra 飛秒光纖激光器，分別輸出 780 nm 和 920 nm 激發波長，功率約為 1 W，脈沖寬度小于 100 fs，重復頻率為 80 MHz，集成 AOM 與 GDD 控制，支持波長復用激發。在時間分辨性能方面，系統提供超精確壽命測量，儀器響應函數約為 20 ps，時間通道寬度低至 213 fs，定時抖動為 3 ps，支持并行雙通道采集。最大檢測波長范圍為 250 nm 至 720 nm，其中 NADH 檢測波段為 420 nm 至 480 nm，F(xiàn)AD 檢測波段為 500 nm 至 550 nm。

基本功能

代謝成像系統提供全電動樣品臺，支持 4D Z 堆棧 FLIM 視頻速率記錄（配備 Express FLIM，取決于時間標記單元的選擇）。系統實現無縫分析集成，包括相位圖分析、按壽命分割圖像以及 FCS 分析功能。采集模式涵蓋區域和線掃描模式，以及用于相關測量的真實點測量。系統配備快速激光掃描單元以實現優異圖像采集效果，并提供為實驗選擇的基本檢測濾波器套件。

可選配置

用戶可按需選擇不同的單光子混合探測器，并可選用帶可選環境控制的培養箱，以滿足活細胞工作的實驗需求。

技術原理：通過 NAD(P)H 和 FAD 的熒光確定代謝狀態

bh 多光子代謝熒光成像系統通過精確記錄 NAD(P)H 和 FAD 的衰變函數來確定活細胞和組織的代謝狀態。與早期的 NADH 實驗不同，該系統不是根據 NAD(P)H 或 FAD 的壽命，而是根據它們的雙指數衰變曲線各分量的振幅來確定組織狀態。通過激光多路復用技術將兩種熒光信號近乎出色地分離，從而提高了結果的可靠性。飛秒光纖激光器的多光子激發可到達組織深層，對活細胞非常友好。結合 bh SPCImage NG 數據分析的先進功能，可獲得代謝狀態的定量信息。

除了單個代謝狀態圖像外，該系統還能記錄組織樣本的 z 疊加圖像，以及幾秒、幾小時甚至幾天的代謝參數時間序列。雖然該系統針對代謝 FLIM 進行了優化，但并不局限于此。利用兩個激發波長，它還能記錄來自各種分子探針的 FLIM 數據，提供高質量的 pH 圖像、鈣圖像、氯化物圖像、FRET 圖像和 SHG 圖像。

光譜背景

NAD(P)H（煙酰胺腺嘌呤二核苷酸）和 FAD（黃素腺嘌呤二核苷酸）是參與細胞新陳代謝的輔酶。NAD(P)H 和 FAD 都有熒光。FAD 尤其是 NAD(P)H 的優秀之處在于，它們的熒光強度和熒光衰減函數可以直接反映細胞的新陳代謝狀態：NAD(P)H 和 FAD 的熒光壽命取決于與蛋白質的結合情況。未結合的 NAD(P)H 的熒光壽命約為 0.3 至 0.4 ns，結合的 NAD(P)H 的熒光壽命約為 1.2 ns。對于 FAD 而言，結合的效果正好相反：結合的 FAD 的壽命為幾百 ps，未結合的 FAD 的壽命為幾 ns。NAD(P)H 和 FAD 的結合/非結合比例會隨著新陳代謝的類型而改變。優先進行氧化磷酸化的細胞（健康細胞）有更多結合的 NAD(P)H 和 FAD，優先進行糖酵解的細胞（腫瘤細胞）有更多未結合的 NAD(P)H 和 FAD。

早期確定代謝狀態的嘗試

近二十年來，人們一直試圖從細胞或組織的簡單熒光壽命中獲取代謝信息。這些嘗試失敗的原因有兩個。首先，NAD(P)H 和 FAD 的熒光信號沒有明確分離。然而，新陳代謝引起的 NAD(P)H 和 FAD 的壽命變化方向相反，因此凈壽命的變化是不可預測的，不能作為代謝狀態變化的指標。其次，衰變成分的壽命取決于與代謝狀態無關的細胞參數。因此，細胞和組織的凈熒光壽命不能作為代謝狀態的定量指標。

bh 的代謝 FLIM 技術

bh 的代謝 FLIM 技術與早期方法的不同之處在于以下兩點。第一，干凈利落地分離 NAD(P)H 和 FAD 的熒光信號，分離是通過在激發端結合激發-波長復用和在檢測端結合光譜過濾來實現的。第二，使用 NAD(P)H 和 FAD 衰變曲線的衰變分量的振幅來代替壽命。衰變分量的振幅 a1 和 a2 代表結合和非結合 NAD(P)H 和 FAD 的比例，它們不受與環境有關的組分壽命的影響。分量振幅（或振幅比）定量地代表了新陳代謝狀態，這一結果在很大程度上與細胞類型無關。健康細胞的 a1 低于 0.7，腫瘤細胞的 a1 高于 0.7。

讓代謝 FLIM 發揮作用

提取衰變成分的振幅需要準確記錄圖像像素中的衰變數據和可靠的 FLIM 數據分析。bh 解決了這兩個問題。bh TCSPC FLIM 模塊的定時穩定性優于幾皮秒，衰變曲線被解析為大量的時間分段，建議新陳代謝 FLIM 使用 1024 個時間分段。HPM-100 混合探測器具有干凈的 IRF，沒有凹凸和二次脈沖，探測器沒有后脈沖，因此記錄背景非常低，這些特點大大提高了 FLIM 數據分析的準確性。數據分析由 SPCImage NG 執行，SPCImage 的 MLE 擬合即使在光子數較低的情況下也能獲得高度精確的成分壽命和振幅。智能分檔、圖像分割功能和全局?jǐn)M合功能進一步提高了精確度。

雙光子激發

標準的 DCS-120 共焦 FLIM 系統也可以進行代謝 FLIM，唯一的要求是安裝了合適的激光器。然而，NAD(P)H 需要 375 nm 或更短的激發波長，這么短的波長無法深入生物組織，這就限制了對細胞或單細胞層的成像。因此，bh 代謝 FLIM 成像儀使用雙光子激發。NAD(P)H 的激發波長為 780 nm，F(xiàn)AD 的激發波長為 920 nm，這些波長可穿透組織達 100 μm。熒光通過非掃描檢測光束路徑進行檢測，這樣即使光子在離開組織時發生散射，也能被有效檢測到。
