mIRage-HSi：亞波長激光掃描光熱紅外顯微成像系統

?——突破性速度與亞500納米空間分辨率的下一代O-PTIR技術

產品概述

mIRage-HSi 是一款基于亞500納米激光掃描的光熱紅外（O-PTIR）顯微鏡，專為超高速成像設計，同時集成共定位熒光成像與拉曼光譜功能。

其O-PTIR成像速度提升30倍：高光譜成像僅需數分鐘，單波長成像僅需數秒。具備亞500納米紅外化學空間分辨率，支持多模態關聯熒光成像與拉曼光譜分析。

下一代性能：激光掃描O-PTIR

新一代 mIRage-HSi 是光學光熱紅外光譜與成像技術的重大演進，在提供最高性能亞500納米紅外成像及FTIR透射/衰減全反射（ATR）級光譜質量的同時，實現了突破性的速度提升——將高光譜成像時間從小時級縮短至分鐘級，單頻率圖像從分鐘級縮短至秒級。

成像速度的顯著提升，將O-PTIR技術拓展至動態研究、高速污染物檢測及自動化亞微米顆粒識別等新領域。無論是微塑料分析、制藥、生命科學、失效分析還是材料科學，mIRage-HSi 都能提供更快速、更自動化、更高產出的O-PTIR工作流。

O-PTIR成像測量速度的提升

mIRage-HSi 單幅圖像采集時間僅需16秒，速度提升30倍。組織切片示例：成像波數1655 cm?1（蛋白質），視場75×75微米，像素尺寸200納米。

自動化多波長成像

系統支持用戶選擇波長的自動化成像，并生成RGB疊加圖。以PTIR RGB疊加為例，可清晰區分三個不同波數所代表的化學組分：

• 1080 cm?1——核酸
• 1655 cm?1——蛋白質
• 1738 cm?1——脂質

每個波數的成像時間僅需16秒。

預覽模式：實時化學成像

預覽模式以較低分辨率、高速化學成像的方式對選定區域進行快速掃描，顯著提升感興趣特征定位的測量效率。操作流程為：移動、定位、成像。可在超出物鏡視場的大范圍內快速識別缺陷、污染物、微塑料等目標的感興趣區域。

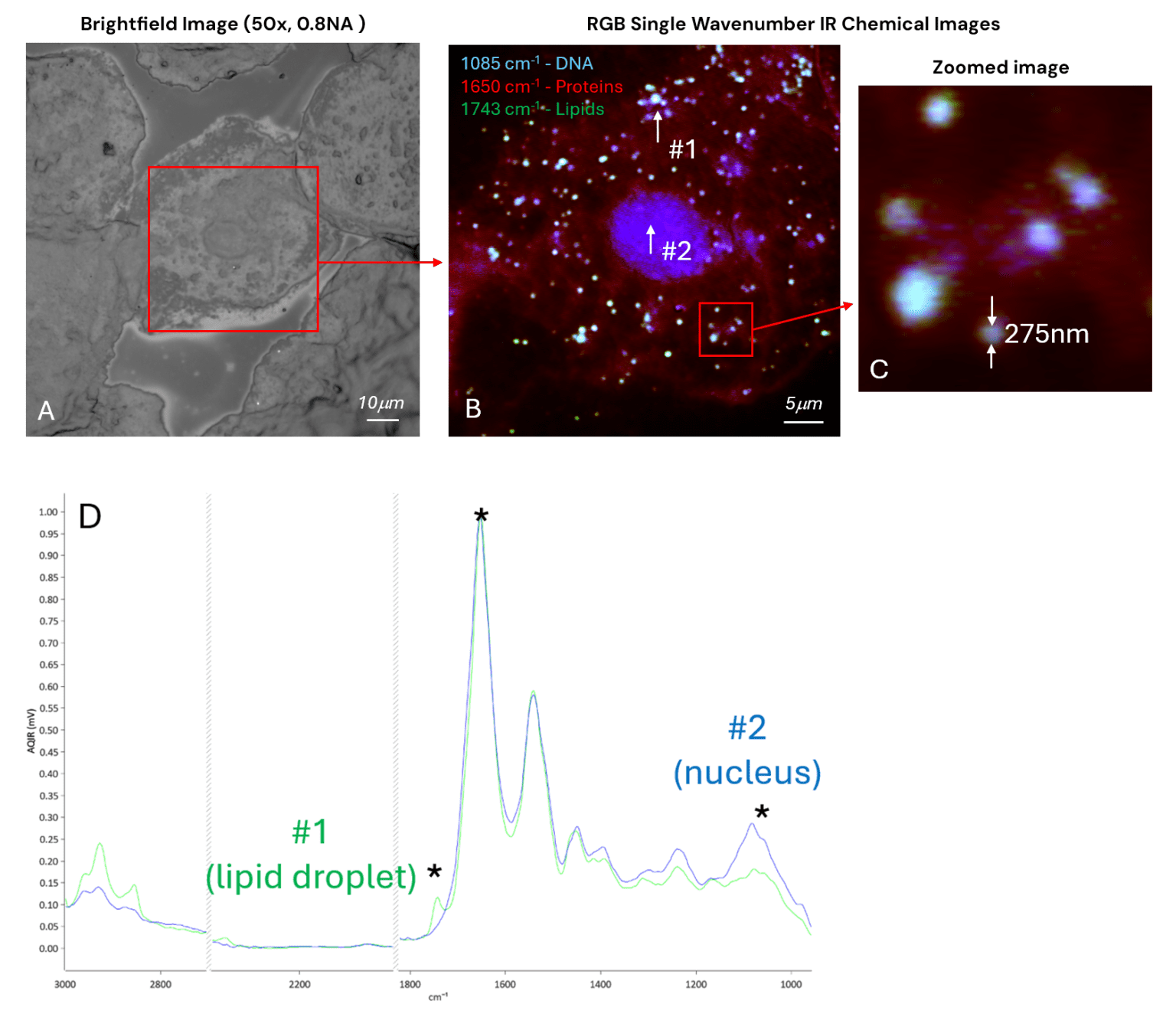

應用實例一：頰細胞高速化學成像

單幅圖像測量時間13秒。采用50倍、0.8數值孔徑物鏡采集明場圖像。單波數紅外化學成像RGB疊加圖顯示：1085 cm?1 DNA（藍色）、1650 cm?1蛋白質（紅色）、1743 cm?1脂質（綠色）。放大圖像中可檢測到小至275納米的脂滴。O-PTIR光譜（以酰胺I帶歸一化）從標記位置采集，光譜采集光斑尺寸約500納米，單點光譜采集總時間8秒。

采集條件：測量視場50×50微米，像素步長100納米（25萬像素），單幅圖像13秒，反向傳播模式，50倍0.8數值孔徑玻璃物鏡，三波段紅外QCL激光器，532納米探測激光。

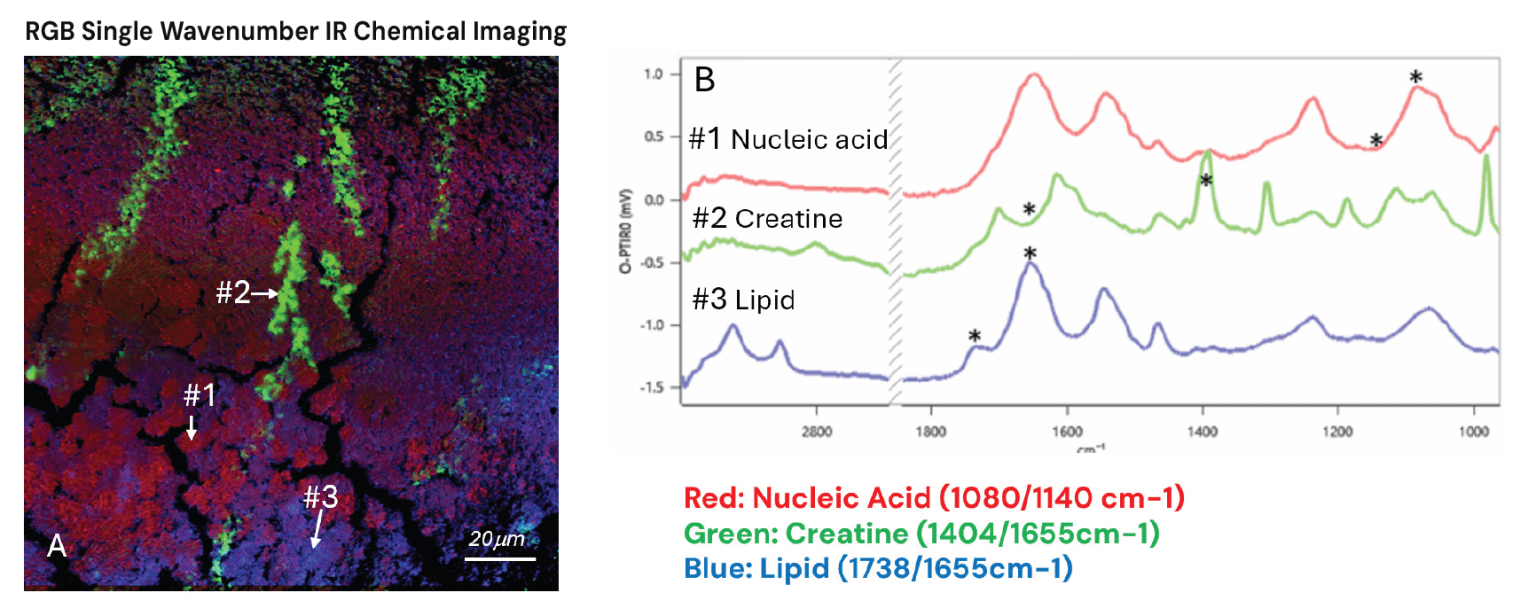

應用實例二：小鼠腦組織高速多光譜紅外成像

單幅圖像測量時間17秒。自動多波長（5個）單波數紅外化學成像RGB疊加圖——綠色（肌酸，1404/1655 cm?1）、紅色（核酸，1080/1140 cm?1）、藍色（脂質，1738/1655 cm?1）。代表性光譜顯示了化學對比區域中的生化特征，光譜采集光斑尺寸約500納米。

采集條件：測量視場150×150微米，像素步長250納米（36萬像素），單幅圖像17秒，反向傳播模式，50倍0.8數值孔徑玻璃物鏡，雙波段紅外QCL激光器，532納米探測激光。
